Vibrationsfestigkeitsprüfstand für Motorräder

Produktübersicht

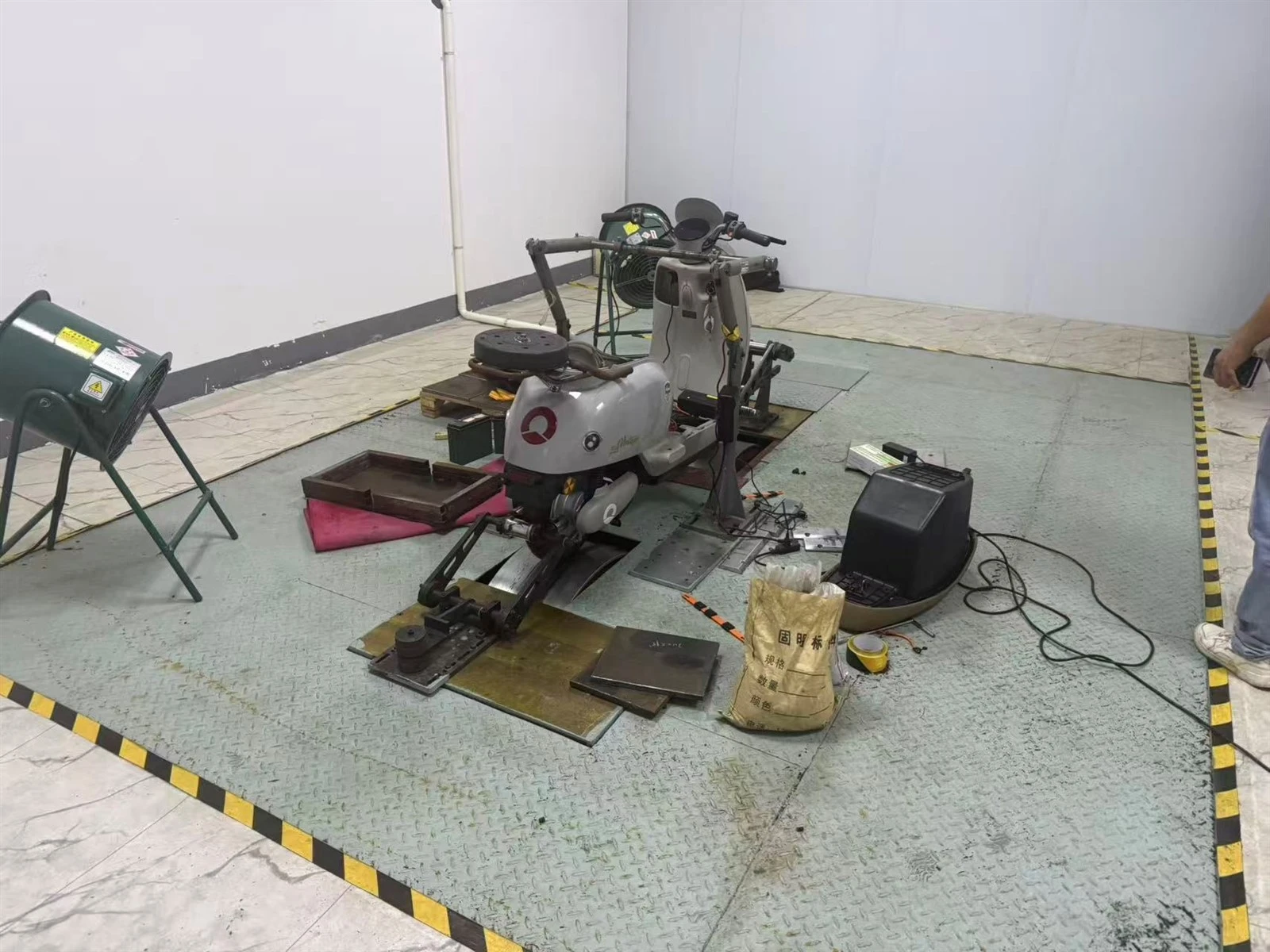

Der Vibrationsfestigkeitsprüfstand für Motorräder verwendet eine vordere-und-doppelte-Trommelstruktur. An den Trommeln sind abnehmbare Höcker angebracht, um holprige Straßenoberflächen zu simulieren. Ein Antriebsmotor mit variabler Frequenz treibt die Trommeln in Rotation und reproduziert so die Vibrationsbedingungen der Straße mit unterschiedlichen Geschwindigkeiten und Amplituden. Dies ermöglicht die Durchführung von Fahrzeughaltbarkeits- und -zuverlässigkeitstests in einer Laborumgebung und ersetzt so effektiv Straßentests im Freien.



Die Ausrüstung umfasst ein Doppeltrommelantriebssystem, Fahrzeugspannvorrichtungen, einen elektrischen Schaltschrank, einen Advantech-Industriecomputer und spezielle Mess- und Steuerungssoftware. Es erfüllt die Anforderungen der Motorradhersteller an Forschung und Entwicklung, Qualitätsprüfung und Prüflabore von Drittanbietern.



Anwendbare Objekte:Zwei-rädrige Motorräder, Offroad-Motorräder.

Kernproduktvorteile



Simulation einer holprigen Straße:Die Trommeln sind mit austauschbaren Höckern (15 mm / 25 mm) ausgestattet. Durch die Anpassung der Geschwindigkeit werden unterschiedliche Vibrationsfrequenzen und -amplituden erzeugt, um holprige Straßenbedingungen nachzubilden.


Große Auswahl an Geschwindigkeits- und Kilometererfassung:Geschwindigkeitsbereich von 0–30 km/h und eine maximale Kilometerleistung von 100.000 km, die Langzeittests im Haltbarkeitszyklus gerecht wird.

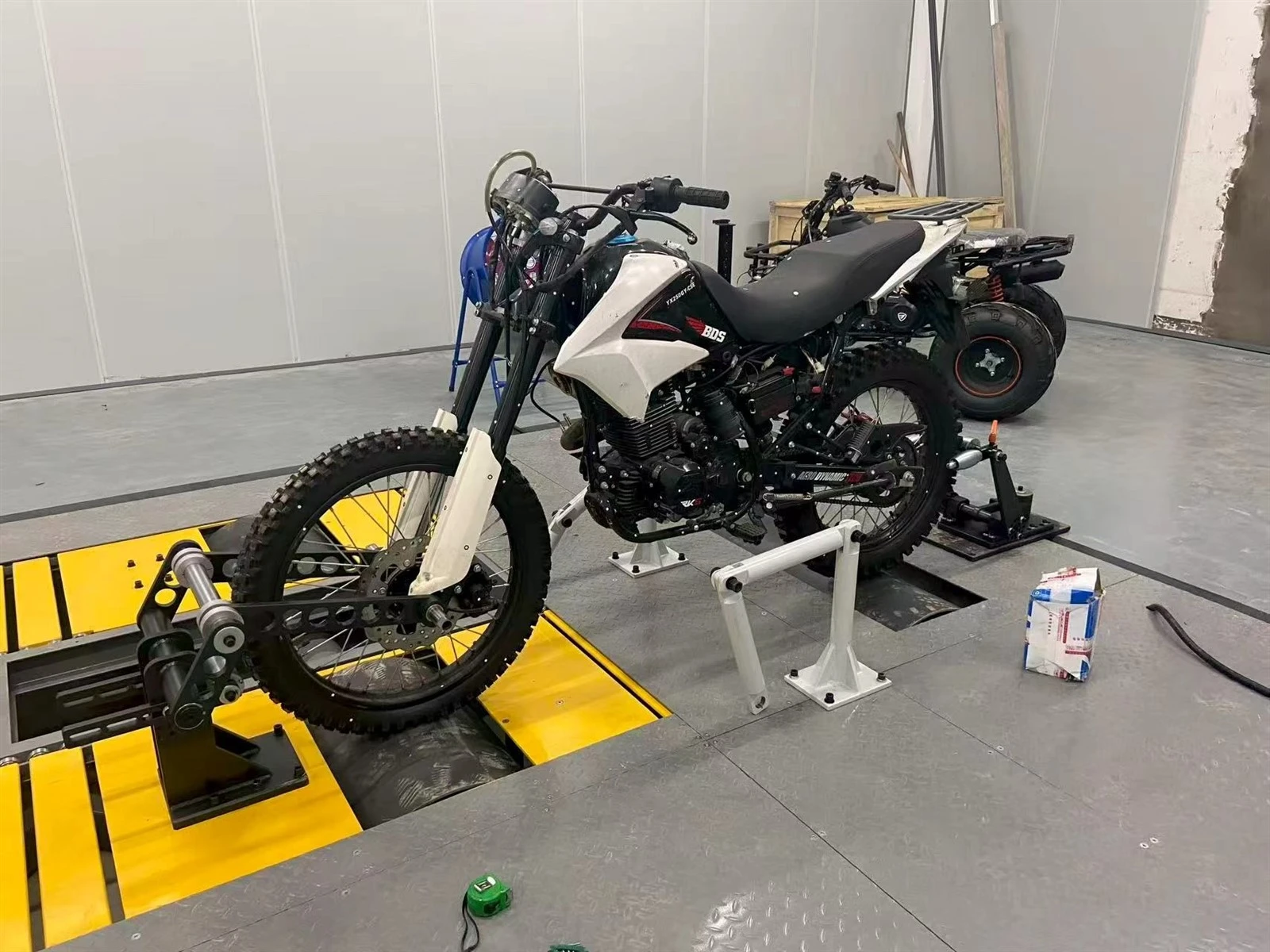

Universelle Kfz-Spannvorrichtungen:Verfügt über einen verstellbaren Radstand zur Anpassung an verschiedene zweirädrige Motorradmodelle und bietet bequeme Klemmung und stabile Stabilität.


Bidirektionaler Betrieb:Die Trommeln unterstützen sowohl Vorwärts- als auch Rückwärtsdrehung, um unterschiedliche Fahrbedingungen zu simulieren. Die Trommellager sind wartungsfrei und die Oberfläche ist mit einer verschleißfesten thermischen Wolframkarbid-Spritzbehandlung versehen.


Komplettes Mess- und Steuerungssystem:Verwendet eine SPS- und Industrie-PC-Lösung (IPC). Die Software legt Testbedingungen fest, erfasst Geschwindigkeit und Kilometerstand in Echtzeit, führt automatisch Haltbarkeitstests durch und zeichnet Testdaten auf.


Umfassender Sicherheitsschutz:Ausgestattet mit Ton- und Lichtalarmen, Fehlerdiagnose und Sicherheitsschutzmechanismen. Enthält Kühlventilatoren zur Simulation der Luft-Kühlung während der Fahrt.


Hochgradig anpassbar:Leistung, Trommelparameter, Vorrichtungen, Testprozesse und Berichtsformate können je nach Bedarf angepasst werden.

1. Prüfung der Haltbarkeit und Zuverlässigkeit von Motorradfahrzeugen auf holprigen Straßen.

2. Dauerhaltbarkeitstests über lange-Kilometerstrecken für das gesamte Fahrzeug.

3. Überprüfung der Zuverlässigkeit des Rahmens, der Aufhängung und der Stoßdämpfungssysteme.

4. Vibrationsfehlerprüfungen für Fahrzeugkomponenten.

1. Doppelte -Trommelantriebseinheiten vorne und hinten: 22-kW-Wechselstrommotor mit variabler Frequenz, Trommel mit 500 mm Durchmesser, Geschwindigkeitsencoder und austauschbare Noppenstollen.
2. Mechanische Bank und Einstellmechanismus: Geschweißter Stahlrahmen, Radstand-Einstellmechanismus und Grubenabdeckplatten.
3. Klemm- und Befestigungsvorrichtungen für Fahrzeuge: Universelle Klemmen für zweirädrige Motorräder und Karosseriebefestigungsvorrichtungen.
4. Kühlventilatorsystem: Zwei 750-W-Kühlventilatoren zur Simulation des Fahrluftstroms.
5. Leistungsschaltschrank: Wechselrichter, Bremsenergieverbrauchseinheit und elektrische Niederspannungskomponenten.
6. Mess- und Steuereinheit: Advantech-Industriecomputer, 22-Zoll-Monitor und Omron-Geschwindigkeitsencoder.
7. Spezialisierte Testsoftware: Zustandseinstellung, automatischer Haltbarkeitsbetrieb, Datenaufzeichnung und Fehleralarmierung.
8. Sicherheitsschutz, Kabel und technische Dokumentation.

1. Konfiguration der Bedingungsparameter: Stellen Sie die Testgeschwindigkeit, die Testkilometerzahl und die Anzahl der Haltbarkeitszyklen ein.
2. Automatischer Haltbarkeitstest: Das Gerät läuft automatisch gemäß den eingestellten Parametern und ermöglicht so einen unbeaufsichtigten Langzeit-Haltbarkeitstest.
3. Datenerfassung und -speicherung: Echtzeitaufzeichnung von Geschwindigkeit und Kilometerstand; speichert alle Prozessdaten des Tests.
4. Fehleralarm und -schutz: Ton- und Lichtalarme bei abnormalen Zuständen; Die Softwareschnittstelle zeigt Fehlerdiagnoseinformationen an.
5. Datenüberprüfung und -export: Abfrage historischer Testaufzeichnungen und Export von Testberichten.

1. Lieferumfang: Kompletter Satz Hardwareausrüstung, spezielle Testsoftware, Fundamentzeichnungen, elektrische Zeichnungen, Bedienungsanleitung, Wartungshandbuch und Werkszertifikat.
2. Kundendienst: Inspektion vor-im Werk; bietet Schulungen für den Betrieb und die Wartung von Geräten an.
3. Garantieservice: 1-Jahr Garantie für die gesamte Maschine, mit langfristigem technischen Support.

1. Anpassung von Motorleistung, Trommelgröße, Höchstgeschwindigkeit und Traglast.
2. Entwicklung spezieller Vorrichtungen für einzigartige Fahrzeugmodelle.
3. Hinzufügung von Modulen zur Schwingbeschleunigungserfassung und Videoüberwachungs-/Aufzeichnungsmodulen.
4. Kundenspezifische Entwicklung von Softwarelogik, Berichtsformaten und speziellen Haltbarkeitstestprozessen.
5. Schnittstelle zum übergeordneten Computersystem des Kunden.
