Unser Fehlerprüfsystem umfasst zwei spezielle EOL-Tester. Eine davon ist für Kfz-Aktuatoren mit Schnecken- und Schraubenantrieb vorgesehen. Die andere ist für elektronische Steuerungen wie Leiterplatten und zentrale Steuereinheiten. Beide sind modular aufgebaut und für die Massenproduktion konzipiert. Sie ersetzen manuelle Kontrollen durch automatisierte, digitale Tests. Das Produkt liefert konsistente Ergebnisse und beseitigt menschliche Beurteilungsfehler. Jedes System unterstützt die vollständige Anpassung und MES-Datenintegration.

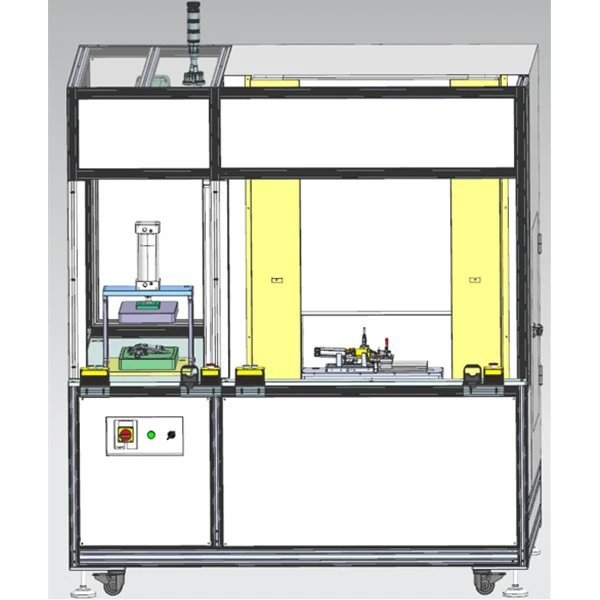

Ⅰ. EOL-Tester für Kfz-Stellantriebe (Türstellantriebsmodell)
All-in-One-Tests für mechanische und elektrische Leistung
Dieser Tester vereint sechs Prüfpunkte in einer Maschine: Dichtheit, NVH-Geräusch, Drehmoment/Zugkraft, elektrische Leistung, Verdrängungshub und Montageprüfung. Es verfügt über eine leise Prüfkammer und einen Servolademechanismus. Es simuliert die realen Fahrzeugbedingungen genau. Das Produkt eignet sich für Türantriebe, Fensterheber, Sitzantriebe und HVAC-Dämpfer. Es führt einen vollständigen Testzyklus innerhalb von 60 Sekunden durch und entspricht damit der Standard-Produktionstaktzeit.
Präzise Leck- und Geräuschprüfung
Das System verwendet kundenspezifische Dichtungsvorrichtungen und hochpräzise Drucksensoren. Es erkennt Luftlecks an Gehäusen, Dichtungen und Verbindungen. Die Genauigkeit erreicht 0,1 Pa. Mehrere Druckeinstellungen können gespeichert und umgeschaltet werden. Gegen Lärm dämmt die geschlossene Silentkammer den Werkstattlärm ein. Akustische Sensoren erfassen Getriebe-, Schrauben- und Motorgeräusche. Es gibt Schalldruck-, Lautstärke- und Frequenzkurven aus. Dies ersetzt die Inspektion des menschlichen Ohrs durch objektive Daten.
Drehmoment-, Kraft- und elektrische Prüfungen
Ein Servomotor mit Drehmoment- und Wegsensoren misst Druck-Zug-Kraft, Laufwiderstand und Hubkurven. Es erkennt Blockieren, Drehmomenteinbrüche oder unvollständigen Hub. Für elektrische Tests legt es Standardspannung an und liest Leerlauf-/Laststrom, Motorspannungsabfall, Hall-Signale und CAN/LIN-Bus-Daten. Es überprüft die Laufruhe des Motors und die Signalintegrität. Das Produkt prüft außerdem die Montage mithilfe optischer und fotoelektrischer Sensoren – es erkennt, ob Hülsen, Schnecken, Schrauben, Dichtungen oder Dichtungen fehlen, falsch oder locker sind.
Datenrückverfolgbarkeit und schnelle Umstellung
Jedes Produkt wird per SN-Code gescannt. Alle Testkurven und Werte werden lokal gespeichert und können als CSV exportiert werden. Es stellt eine Verbindung zu Ihrem MES her, um eine vollständige Rückverfolgbarkeit zu gewährleisten. Das System speichert mehrere Testprogramme. Nach einem Werkzeugwechsel rufen Sie einfach das neue Rezept auf. Dies unterstützt die flexible Produktion vieler Aktortypen.
Vorteile und Anwendungen
Dieses Fehlerprüfsystem ist universell einsetzbar – es verarbeitet nicht nur Türantriebe, sondern auch Fensterheber, Sitzversteller, Heckklappenantriebe und mehr. Es integriert sechs Tests in einer Station und spart so Platz und Arbeit. Durch die Stillekammer benötigen Sie keinen besonderen Ruheraum. Der Werkzeugwechsel erfolgt mit Standard-Positionierstiften schnell. Es verfügt über Sicherheitslichtvorhänge, Überlastschutz und Standardkomponenten für eine einfache Wartung. Es wird von Tier-1-Zulieferern für halbautomatische oder vollautomatische Montagelinien verwendet.
Technische Parameter (Aktortester)
|
Parameter |
Spezifikation |
|
Testobjekte |
Leck, NVH, Drehmoment/Kraft, Elektrik, Hub, Montage |
|
Leckgenauigkeit |
0,1 Pa |
|
Lärmtest |
Geschlossene stille Kammer mit akustischen Sensoren |
|
Drehmomentsensor |
Servo mit hochpräzisen Drehmoment- und Wegsensoren |
|
Elektrisch |
Spannung, Strom, Hall, CAN/LIN |
|
Zykluszeit |
Weniger als oder gleich 60 Sekunden |
|
Umstellung |
Rezeptwechsel + Schnellwechselwerkzeuge |
|
Daten |
MES-fähig, CSV-Export, SN-Bindung |
|
Sicherheit |
Lichtvorhang, Not-Aus, Überlastschutz |
|
Anpassung |
Vollständige, nicht standardmäßige Anpassung möglich |

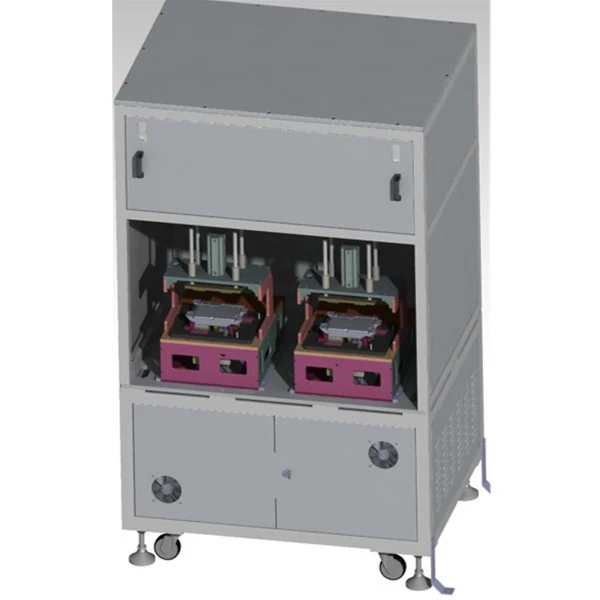

Ⅱ. EOL-Tester für elektronische Controller
Automatisierter Vollfunktionstest für Leiterplatten und Steuermodule
Dieser Tester ist für elektronische Steuerungen wie Infotainment-Einheiten, HVAC-Module, Sitz-ECUs und Innenraum-Leiterplatten konzipiert. Es führt alle erforderlichen Tests automatisch durch – Kontinuität des Steckers, Spannung/Strom, CAN/LIN-Kommunikation, Hardwarefunktionen und Systeminteraktion. Das Produkt verwendet hochpräzise Taststifte und ein Dual-Stationen-Design. Es testet zwei Einheiten gleichzeitig, was einem Produktionszyklus von 70 Sekunden entspricht. Es arbeitet mit einem 6-Achs-Roboter zum Be- und Entladen und sortiert Gut- und Schlechtteile automatisch.
Doppelstationseffizienz und Robotersortierung
Mit dem Dual-Station-Gerät können Sie zwei Controller parallel testen. Dadurch verkürzt sich die Gesamtzykluszeit deutlich. Der Roboter nimmt jede Einheit vom Förderband, platziert sie in der Testvorrichtung und transportiert nach dem Test die guten Einheiten zum nächsten Förderband und die schlechten Einheiten in einen Nacharbeitsbereich. Für diesen vollautomatischen Betrieb ist kein Bediener erforderlich. Das Fehlerinspektionssystem liest außerdem Barcodes und RFID-Tags, um jedes Testergebnis mit der Produktseriennummer zu verknüpfen. Alle Daten werden lokal gespeichert und in Echtzeit in das MES hochgeladen.
Flexible Rezepte und Sicherheitsschutz
Das System speichert mehrere Testprogramme für verschiedene Controller-Modelle. Bei einem Produktwechsel wählen Sie einfach das neue Rezept aus und tauschen die Vorrichtung aus. Die Prüfstifte und Anschlüsse sind verstellbar. Zu den Sicherheitsfunktionen gehören Lichtvorhänge, Zylinderverriegelung, Sondenüberlastungsschutz und Kurzschlussschutz. Die Maschine startet nicht, wenn das Teil nicht richtig platziert ist, wodurch Schäden an Leiterplatten und Anschlüssen verhindert werden.
Vorteile und Anwendungen
Dieses Produkt ist vielseitig einsetzbar – es eignet sich nicht nur für zentrale Kfz-Steuergeräte, sondern auch für Audiomodule, Sitzspeichereinheiten, Klimapaneele und andere Innenraumelektronik. Es kann sogar mit Unterhaltungselektronik- oder industriellen Steuerplatinen umgehen. Das Dual-Station-Design steigert den Durchsatz. Die Taststifte sind hochpräzise und führen zu sehr geringen Messfehlern. Alle Pass/Fail-Entscheidungen werden von der Software getroffen, wodurch menschliche Fehler ausgeschlossen werden. Es verbindet sich direkt mit Ihrem MES für intelligentes Fabrikmanagement. Die Wartung ist einfach, da es sich bei allen Komponenten um Standardteile handelt. Dieses System ist ideal für End-of-Line-Tests in hochvolumigen Elektronikmontagelinien.
Technische Parameter (Controller-Tester)
|
Parameter |
Spezifikation |
|
Testobjekte |
Kontinuität, Spannung/Strom, CAN/LIN, Funktion, Interaktion |
|
Teststationen |
Parallelschaltung mit zwei Stationen |
|
Sondierung |
Hochpräzise Kontaktstifte |
|
Laden/Entladen |
6-Achsen-Roboter mit automatischer Sortierung |
|
Zykluszeit |
Weniger als oder gleich 70 Sekunden (zwei Einheiten gleichzeitig) |
|
Identifikation |
Barcodescanner + RFID-Leser |
|
Daten |
MES-Upload, lokaler Speicher, SN-Bindung |
|
Sicherheit |
Lichtvorhang, Zylinderverriegelung, Überlast- und Kurzschlussschutz |
|
Umstellung |
Rezeptauswahl + Schnellwechselvorrichtung |
|
Anpassung |
Vollständige nicht standardmäßige Anpassung verfügbar |
